Le test Blower Door : théorie, norme, technique et interprétation des résultats

14 juin 2026 · Kevin De Acetis

L’étanchéité à l’air d’un bâtiment est l’un des paramètres les plus déterminants (et les plus sous-estimés) de sa performance énergétique. On peut isoler un mur à la perfection : si l’air le contourne par les défauts de l’enveloppe, une partie de l’effort est perdue. Le test Blower Door (test d’étanchéité à l’air) est la méthode normalisée qui permet de quantifier ces infiltrations parasites et de vérifier la conformité d’une construction, notamment dans le cadre de la PEB en Wallonie et de la certification maison passive.

Cet article détaille le sujet de bout en bout : le socle théorique en mécanique des fluides, la relation entre débit et pression, le déroulement réglementaire de l’essai, l’interprétation des résultats (n50, v50, exposant n) et les méthodes de localisation des fuites.

1. Étanchéité à l’air : de quoi parle-t-on exactement ?

Il faut d’abord distinguer deux notions souvent confondues. L’isolation thermique s’oppose aux transferts de chaleur par conduction à travers les parois. L’étanchéité à l’air, elle, s’oppose au passage de l’air lui-même au travers des défauts de l’enveloppe (jonctions, traversées, menuiseries, trappes).

Un défaut d’étanchéité génère des déperditions par convection : l’air chaud intérieur s’échappe, l’air froid extérieur s’infiltre. Au-delà de la facture énergétique, ces flux dégradent le confort (sensation de paroi froide, courants d’air) et, plus grave, peuvent transporter de la vapeur d’eau dans les parois, où elle condense et provoque des pathologies du bâti (moisissures, dégradation des bois, perte de performance des isolants).

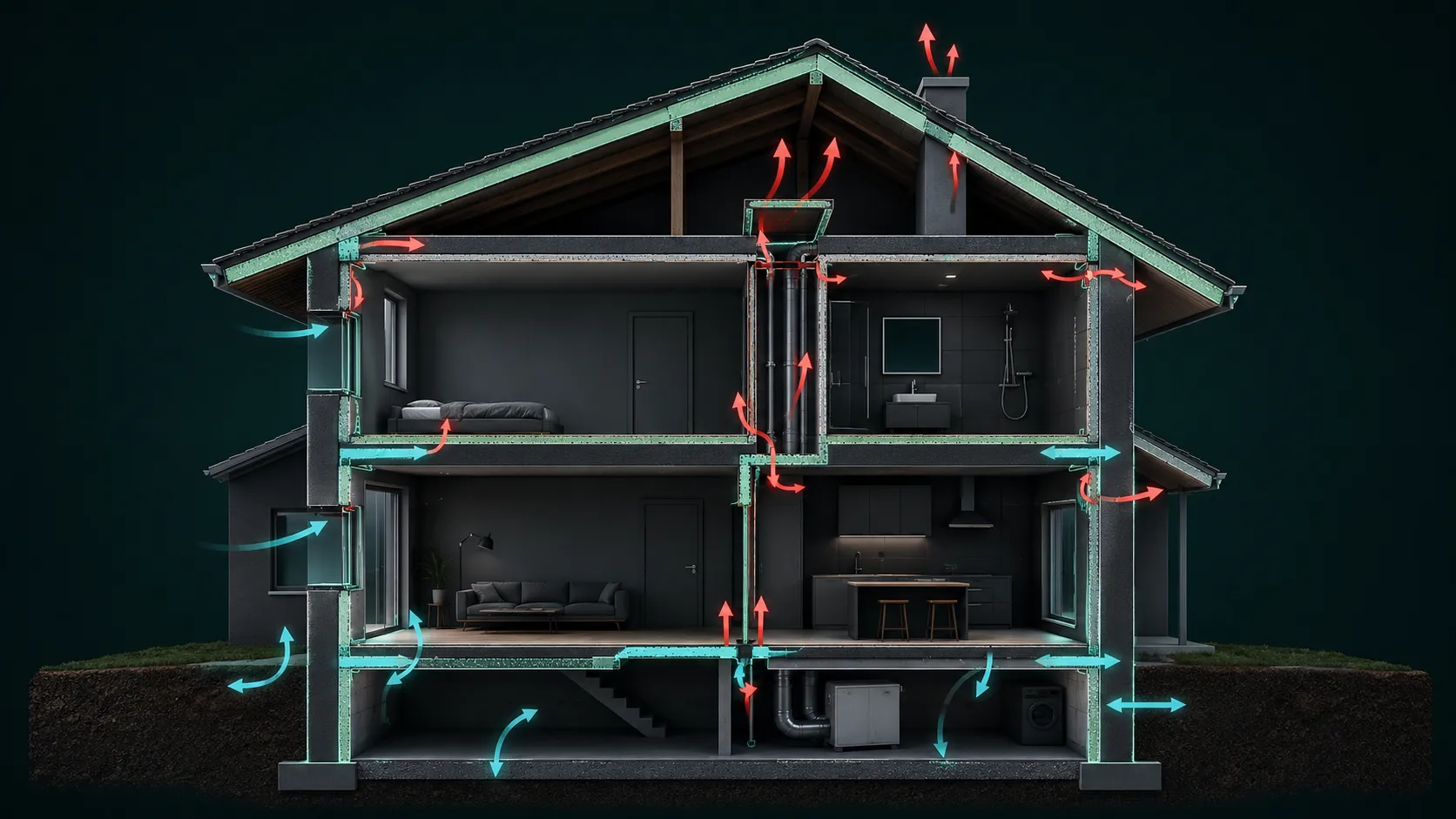

Coupe d'une maison montrant les flux d'air parasites à travers les défauts de l'enveloppe : l'air chaud s'échappe par le haut, l'air froid s'infiltre par le bas.

Le test Blower Door met l’enveloppe sous pression contrôlée pour mesurer ce débit de fuite, de manière reproductible et chiffrée.

2. Le fondement théorique : la mécanique des fluides

2.1 Les équations de Navier-Stokes

L’écoulement d’un fluide visqueux, quel qu’il soit, est en principe régi par les équations de Navier-Stokes, qui traduisent la conservation de la masse et de la quantité de mouvement. L’air en mouvement dans le test ne fait pas exception. Pour un fluide incompressible (hypothèse acceptable pour l’air aux faibles vitesses du test), elles s’écrivent :

Conservation de la masse (continuité) :

\nabla \cdot \vec{u} = 0

Conservation de la quantité de mouvement :

\rho \left( \frac{\partial \vec{u}}{\partial t} + (\vec{u} \cdot \nabla)\,\vec{u} \right) = -\nabla p + \mu\,\nabla^2 \vec{u} + \rho\,\vec{g}

Chaque terme a une signification physique précise :

$\rho\,\dfrac{\partial \vec{u}}{\partial t}$ : l’inertie locale, liée au caractère instationnaire de l’écoulement ;
$\rho\,(\vec{u} \cdot \nabla)\vec{u}$ : l’inertie convective (advection), le transport de quantité de mouvement par le fluide lui-même, terme non linéaire responsable de la turbulence ;
$-\nabla p$ : le gradient de pression, moteur de l’écoulement ;
$\mu\,\nabla^2 \vec{u}$ : le terme visqueux, qui diffuse la quantité de mouvement et dissipe l’énergie ;
$\rho\,\vec{g}$ : les forces volumiques (gravité), à l’origine notamment de l’effet de tirage thermique.

2.2 Pourquoi on ne résout pas Navier-Stokes pour un bâtiment

Ces équations décrivent rigoureusement la physique, mais elles sont inexploitables directement à l’échelle d’une maison. La raison est double : la géométrie réelle des fuites est inconnue (fissures microscopiques, recouvrements de membranes, percements diffus) et l’écoulement y est mixte, à la fois laminaire dans les fissures fines et turbulent dans les grands orifices.

On renonce donc à résoudre l’écoulement local pour adopter une loi macroscopique empirique, qui relie globalement le débit traversant l’enveloppe à la différence de pression appliquée.

2.3 La loi de puissance Q = C·ΔPⁿ

C’est le cœur de l’exploitation du test. Le débit d’air $Q$ traversant l’enveloppe suit une loi de puissance :

Q = C \cdot \Delta P^{\,n}

où :

$Q$ est le débit de fuite (m³/h) ;
$\Delta P$ est la différence de pression entre intérieur et extérieur (Pa) ;
$C$ est le coefficient de débit d’air (m³/h·Pa⁻ⁿ), directement lié à la taille globale des fuites ;
$n$ est l’exposant d’écoulement (sans dimension), lié à la nature de l’écoulement.

Cette forme n’est pas arbitraire : elle encadre deux régimes physiques bien connus.

Pour un grand orifice à bords vifs, l’écoulement est dominé par l’inertie (régime turbulent). La relation de Bernoulli/Torricelli donne $Q \propto \sqrt{\Delta P}$ , soit n = 0,5.
Pour une fissure fine et longue, l’écoulement est dominé par la viscosité (régime laminaire). La loi de Poiseuille donne $Q \propto \Delta P$ , soit n = 1.

Un bâtiment réel se situe toujours entre ces deux bornes, ce qui explique que n soit physiquement compris entre 0,5 et 1.

Courbe débit-pression : le bâtiment réel (n ≈ 0,65) se situe entre le régime laminaire (n = 1) et le régime turbulent (n = 0,5), les trois courbes se croisant à la pression de référence de 50 Pa.

3. Relation débit-pression et rôle des diaphragmes

3.1 Le ventilateur calibré

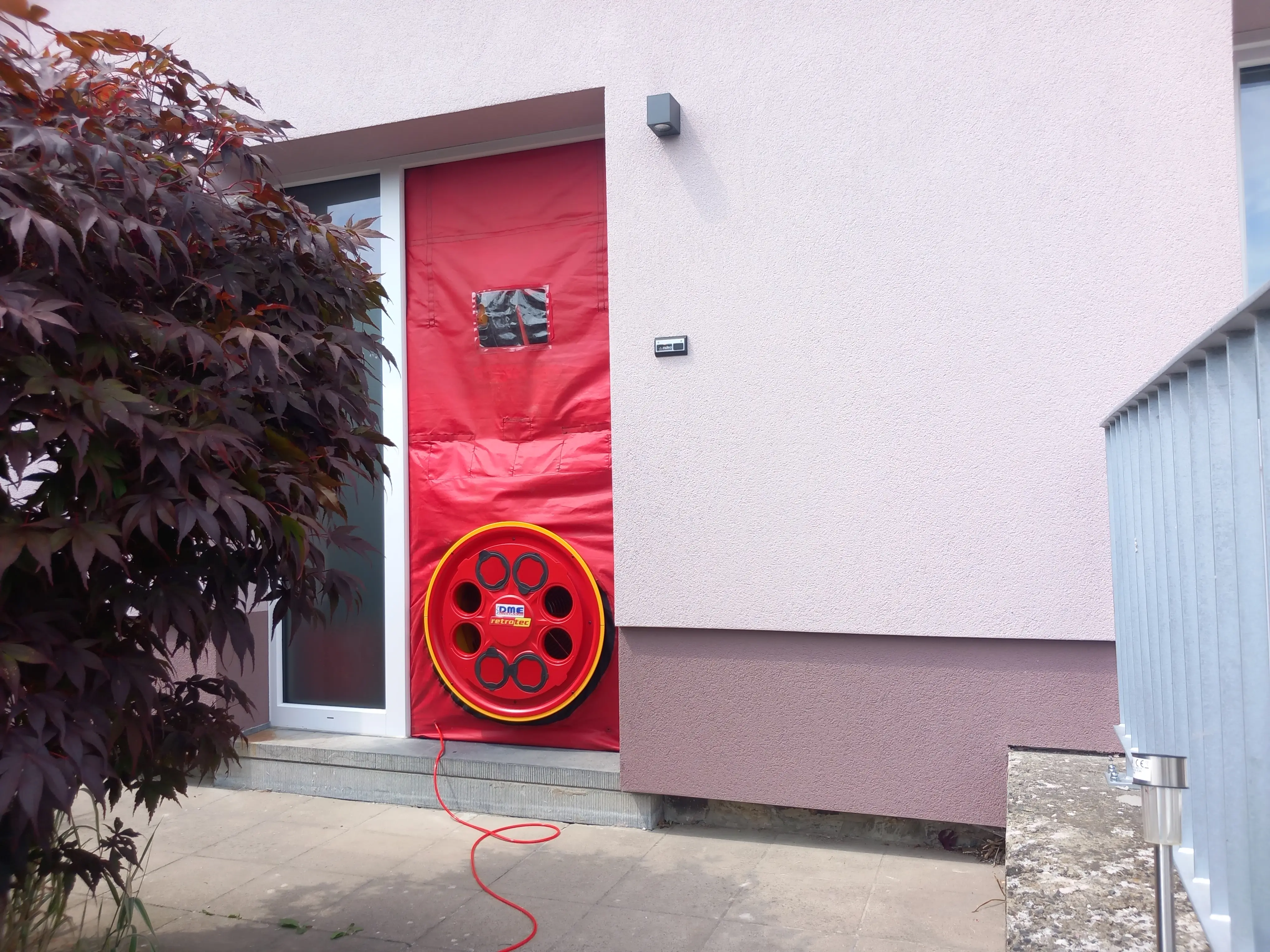

Le principe instrumental est simple : un ventilateur calibré, monté dans un cadre étanche sur une porte ou une fenêtre, met le bâtiment en surpression ou en dépression. On mesure simultanément la différence de pression sur l’enveloppe et le débit d’air fourni par le ventilateur pour la maintenir.

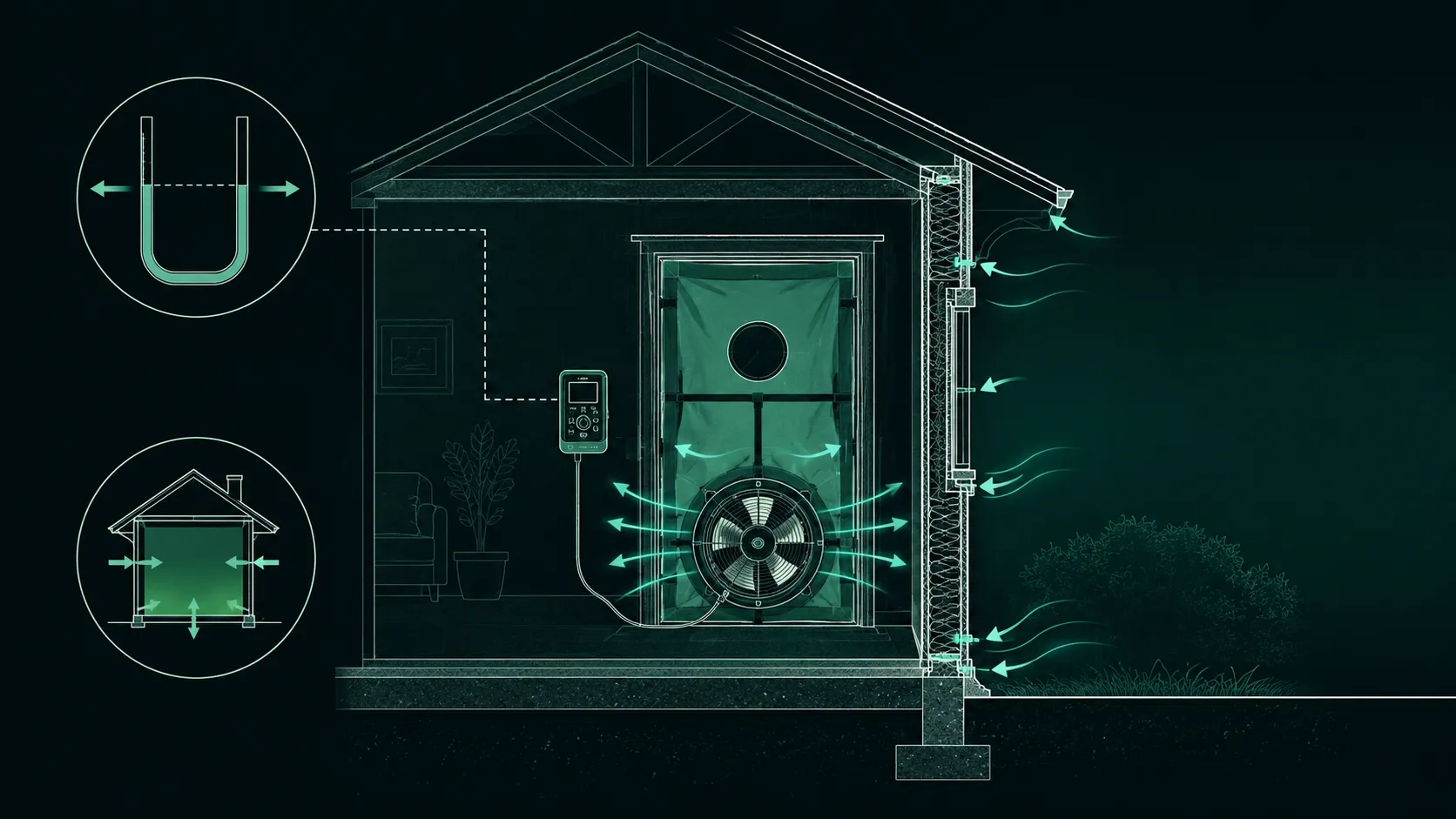

Principe du test Blower Door : un ventilateur calibré monté dans une porte met le bâtiment en pression, tandis qu'un manomètre mesure la différence de pression sur l'enveloppe et que l'air s'infiltre par les défauts.

Il faut souligner que le débit n’est pas lu directement : c’est une grandeur calculée. La vitesse de rotation du ventilateur n’est que la variable de commande, ajustée (manuellement ou en mode automatique) pour atteindre la pression-cible sur l’enveloppe. La grandeur réellement mesurée pour en déduire le débit est la pression au niveau du capteur de débit du ventilateur (le fan pressure, mesuré à son entrée). Cette pression est convertie en débit par une courbe d’étalonnage propre à chaque diaphragme, du type $Q = K \cdot p^{\,a}$ , où le coefficient $K$ et l’exposant $a$ dépendent de l’anneau installé. La forme exacte dépend du modèle : les configurations ouvertes suivent une loi de puissance de ce type, tandis que les diaphragmes les plus fermés peuvent recourir à un ajustement polynomial plus fin. Le débit dépend donc bien, comme on pourrait l’intuiter, à la fois de l’aérodynamique du ventilateur et du diaphragme posé : c’est précisément ce que garantit l’étalonnage d’usine de l’appareil.

3.2 Les diaphragmes (anneaux de mesure)

Un même ventilateur doit pouvoir mesurer aussi bien une grange perméable qu’une maison passive très étanche, soit une plage de débits couvrant deux ordres de grandeur. Pour rester précis sur toute cette plage, on installe à l’entrée du ventilateur des diaphragmes (ou anneaux de mesure, flow rings) qui réduisent progressivement la section de passage. Plus le débit à mesurer est faible, plus on ferme le diaphragme pour le mesurer avec précision.

À titre indicatif, voici les six configurations de l’appareil, de la plus ouverte à la plus fermée, avec leur plage de débit approximative :

Configuration	Plage de débit indicative (m³/h)
OPEN (sans diaphragme)	≈ 5 100 et plus
A	≈ 3 850 à 5 100
B8	≈ 2 300 à 3 850
B4	≈ 1 050 à 2 300
B2	≈ 400 à 1 050
B1	≈ 250 à 400

Plages indicatives déduites des courbes d’étalonnage de l’appareil (débit minimal mesurable de chaque configuration). La nomenclature et les bornes exactes dépendent du modèle de ventilateur.

Un point essentiel à comprendre : le diaphragme ne correspond pas à un type de bâtiment, mais au débit réellement mesuré à chaque palier de pression. Conformément à la norme, l’essai balaie une gamme de pressions d’au moins 10 Pa à au moins 50 Pa, en pratique souvent de l’ordre de 10 à 60 Pa. Comme le débit croît avec la pression, il est courant de changer de diaphragme plusieurs fois au sein d’un même test pour garder chaque lecture dans la plage de précision de l’anneau. En démarrant aux basses pressions (vers 10 Pa) pour vérifier le bon déroulement de l’essai, puis en augmentant progressivement, on ouvre les diaphragmes au fur et à mesure : une petite maison rénovée performante peut ainsi passer successivement par les configurations B1, B2 puis B4 au cours d’une seule mesure.

Sur les appareils modernes, cette gestion est semi-automatisée : le logiciel de mesure signale lorsqu’un diaphragme n’est plus adapté à la plage de débit et guide son changement. Associée à un opérateur qualifié, cette assistance garantit que chaque point de mesure reste dans sa plage de précision, et donc la fiabilité et la validité de l’essai.

3.3 La courbe débit-pression

En reportant les couples (ΔP, Q) mesurés, on obtient une courbe de puissance. Comme $\log Q = \log C + n \cdot \log \Delta P$ , le passage en échelle logarithmique transforme cette courbe en droite : la pente de la droite donne directement n, et l’ordonnée à l’origine donne C. C’est cette régression linéaire qui fonde l’exploitation chiffrée du test.

En échelle logarithmique, les points de mesure s'alignent sur une droite : sa pente donne l'exposant n et son ordonnée à l'origine donne le coefficient C.

4. Le déroulement de l’essai

4.1 Préparation de l’enveloppe et méthode d’essai

La norme prévoit plusieurs méthodes selon l’objectif visé. Cet article se concentre sur l’essai obligatoire, réalisé sur bâtiment achevé : c’est le seul dont le résultat est exploitable en PEB (via l’indicateur v50) et valable pour la certification passive. Il suit la méthode du bâtiment en usage, la méthode A de l’EN 13829, correspondant à la méthode 1 de la NBN EN ISO 9972.

L’enveloppe est alors placée dans un état conventionnel, portes intérieures laissées ouvertes. En amont, les systèmes qui prélèvent ou rejettent de l’air vers l’extérieur (ventilation mécanique, hottes, appareils de combustion, sèche-linge) sont arrêtés. Les ouvertures de l’enveloppe sont ensuite traitées selon leur nature, en distinguant bien ce qui est simplement fermé de ce qui doit être colmaté (scellé) :

Type d’ouverture	État pendant l’essai
Ventilation naturelle	Fermée
Ventilation mécanique ou conditionnement d’air global du bâtiment	Colmatée
Ventilation mécanique ou conditionnement d’air local et intermittent	Fermée
Fenêtres, portes et trappes de l’enveloppe	Fermée
Ouvertures non destinées à la ventilation (boîte aux lettres, appareils à combustion…)	Fermée

Seule la ventilation mécanique globale du bâtiment est donc colmatée, au choix : les conduits principaux entre le ventilateur et l’enveloppe, les terminaux individuels, ou les prises et évacuations d’air vers l’extérieur. À l’arrêt, ces ouvertures constitueraient sinon des trous permanents. Tout le reste est simplement fermé, sans ajout d’étanchéité.

Les coupe-feu et coupe-fumée restent dans leur position normale d’utilisation. Surtout, deux règles résument l’esprit « bâtiment en usage » : les fissures de l’enveloppe ne sont jamais colmatées (ce sont précisément les fuites que l’on cherche à mesurer) et aucune mesure supplémentaire ne doit être prise pour améliorer l’étanchéité. Le traitement précis de chaque ouverture est défini par la STS-P 71-3.

Cette préparation se distingue de celle de l’essai intermédiaire, réalisé en cours de chantier pour localiser et corriger les fuites avant les finitions : ce dernier scelle l’ensemble des ouvertures volontaires, y compris celles que l’essai obligatoire se contente de fermer, se rapprochant de la méthode du bâtiment-enveloppe (méthode B de l’EN 13829, méthode 2 de l’ISO 9972).

4.2 Conditions de mesure

L’essai est sensible aux conditions extérieures. Un vent fort ou un écart de température important entre intérieur et extérieur génèrent des pressions naturelles qui parasitent la mesure. Avant chaque essai, on mesure donc la pression de référence à débit nul (zero-flow pressure) : si elle est trop élevée, l’essai doit être reporté.

4.3 Les deux essais : dépressurisation et pressurisation

Pour une mesure complète et conforme, on réalise deux séries de mesures :

En dépressurisation : le ventilateur extrait l’air, l’intérieur passe en dépression, l’air extérieur s’infiltre par les défauts. On obtient un exposant n⁻.
En pressurisation : le ventilateur insuffle l’air, l’intérieur passe en surpression, l’air s’échappe par les défauts. On obtient un exposant n⁺.

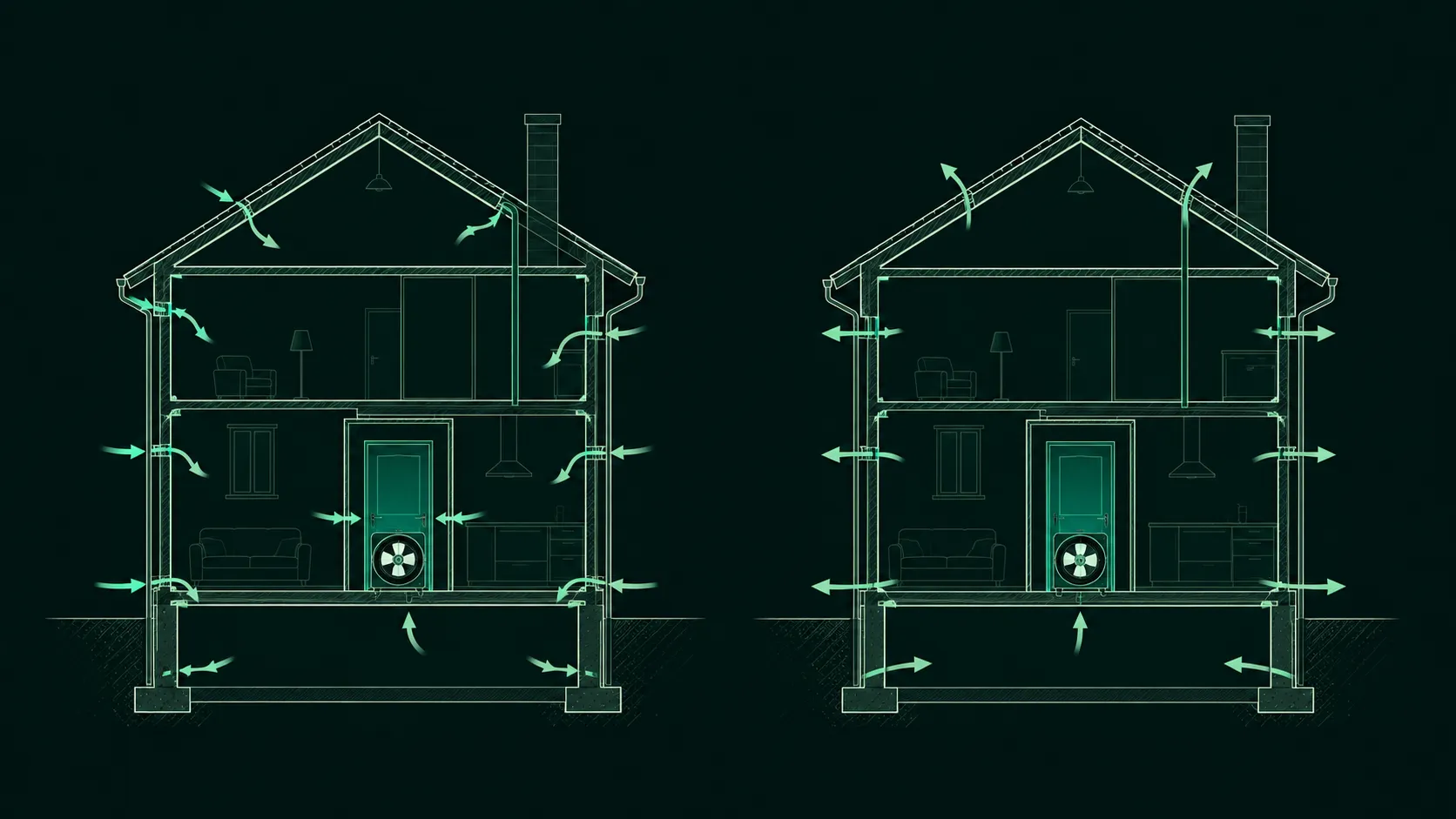

À gauche, le bâtiment en dépression : l'air extérieur s'infiltre par les défauts. À droite, en surpression : l'air intérieur s'échappe vers l'extérieur.

Le résultat retenu est la moyenne des deux essais. Réaliser les deux sens n’est pas une simple formalité : la comparaison de n⁻ et n⁺ révèle d’éventuelles asymétries directionnelles. Certains défauts (clapets, recouvrements de membranes, joints) se comportent différemment selon le sens du flux et peuvent « s’ouvrir » dans un sens et « se plaquer » dans l’autre. Un écart marqué entre les deux courbes est en soi une information de diagnostic.

5. Le cadre réglementaire : NBN EN ISO 9972

Pour qu’un test soit valide et opposable, il doit respecter la norme NBN EN ISO 9972 (qui a remplacé l’EN 13829), complétée en Wallonie par les spécifications de la méthode PEB. Les exigences principales portent sur la qualité de la série de mesures.

Plage de pression : les points doivent couvrir une plage suffisante, la pression la plus élevée atteignant au moins 50 Pa (en pratique souvent 60 à 70 Pa), et la plus basse de l’ordre de 10 Pa (et supérieure à plusieurs fois la pression de référence à débit nul).
Nombre de points de mesure : au moins 5 points régulièrement échelonnés, avec un écart entre points généralement limité à une dizaine de pascals.
Coefficient de corrélation r² : la régression de $\ln Q$ en fonction de $\ln \Delta P$ doit être très fortement linéaire, avec un r² ≥ 0,98. En dessous, la série est jugée trop dispersée et l’essai doit être recommencé.
Exposant n : la pente doit rester physiquement plausible, soit 0,5 ≤ n ≤ 1. Une valeur hors de cet intervalle signale une mesure aberrante (fuite sur le dispositif, conditions instables, anneau inadapté).

Le respect simultané de ces critères conditionne l’acceptation du test. C’est précisément ce qui distingue une mesure réalisée par un professionnel agréé d’une estimation approximative : la maîtrise du protocole garantit la valeur réglementaire du résultat.

6. Les résultats qui comptent

Une fois la loi $Q = C \cdot \Delta P^{\,n}$ établie, on en déduit le débit de fuite à la pression de référence de 50 Pa, $Q_{50}$ , à partir duquel se calculent les deux indicateurs essentiels.

6.1 Le taux de renouvellement d’air n50

n_{50} = \frac{Q_{50}}{V} \quad [\text{h}^{-1}]

où $V$ est le volume intérieur chauffé. Le n50 exprime combien de fois, par heure, le volume d’air du bâtiment est renouvelé sous une dépression de 50 Pa. C’est l’indicateur de référence du standard passif :

\boxed{n_{50} \leq 0{,}6 \ \text{h}^{-1}}

Une maison passive doit donc renouveler moins de 0,6 fois son volume par heure à 50 Pa, un niveau d’étanchéité très exigeant.

6.2 La fuite spécifique v50 (PEB)

La PEB wallonne raisonne plutôt en débit de fuite spécifique rapporté à la surface de déperdition $A_T$ de l’enveloppe :

v_{50} = \frac{Q_{50}}{A_T} \quad [\text{m}^3/(\text{h}\cdot\text{m}^2)]

Cet indicateur (parfois noté $v_{50}$ ou $q_{50}$ ) alimente directement le calcul réglementaire PEB. En l’absence de test, la méthode impose une valeur par défaut pénalisante (de l’ordre de 12 m³/h·m²) : réaliser un test Blower Door permet donc de valoriser une construction soignée et d’améliorer le résultat PEB.

6.3 Ordres de grandeur

À titre de repère :

construction courante non spécifiquement traitée : v50 souvent élevé, n50 nettement supérieur à 3 h⁻¹ ;
basse énergie : n50 typiquement entre 1 et 3 h⁻¹ ;
passif : n50 ≤ 0,6 h⁻¹.

Ordres de grandeur du n50 : une construction courante dépasse 3 h⁻¹, une maison basse énergie se situe entre 1 et 3 h⁻¹, une maison passive descend sous 0,6 h⁻¹.

7. Interprétation de l’exposant n appliqué au bâtiment

La valeur de n n’est pas qu’un critère de validité : c’est un outil de diagnostic sur la nature des fuites, qu’il faut savoir lire.

Un n proche de 0,5 signale que l’écoulement est dominé par de grands orifices à écoulement turbulent : il existe probablement des défauts ponctuels nets (trappe non étanche, traversée, gaine non rebouchée, défaut de menuiserie).
Un n proche de 1 signale un écoulement laminaire à travers des fissures fines et nombreuses : l’enveloppe « respire » de manière diffuse, par une multitude de petits défauts répartis (recouvrements de membranes, micro-fissures, porosité).

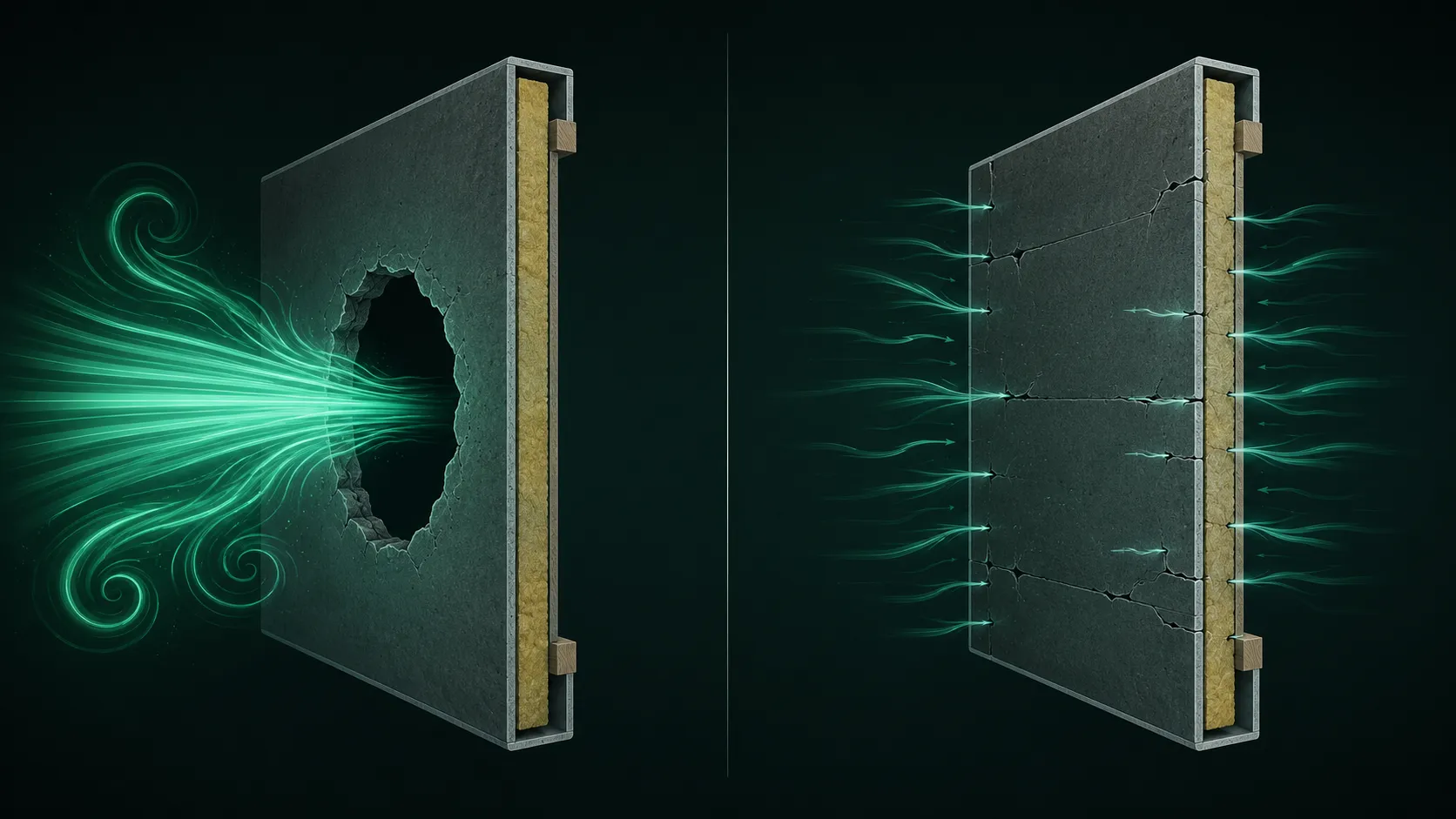

À gauche, un n proche de 0,5 : l'air fuit par un grand orifice avec un écoulement turbulent. À droite, un n proche de 1 : l'air fuit de façon diffuse par une multitude de fines fissures.

Concrètement, cette lecture oriente la recherche de fuites. Un n bas invite à chercher quelques gros défauts localisés, souvent rapides à corriger. Un n élevé indique au contraire un problème systémique d’enveloppe, qui appelle un traitement plus global (reprise de la continuité du pare-air, soin des liaisons). Le couple (C, n) raconte donc une histoire : C dit combien ça fuit, n dit comment ça fuit.

8. La recherche et la localisation des fuites

Mesurer l’étanchéité est une chose ; localiser les défauts pour les corriger en est une autre. Cette recherche se fait bâtiment en dépression : l’air extérieur s’infiltre par chaque défaut, ce qui rend les fuites détectables de l’intérieur.

8.1 La caméra thermique (thermographie infrarouge)

C’est l’outil le plus parlant. En période de chauffe, l’air froid qui s’infiltre refroidit localement les parois intérieures : la caméra thermique révèle ces traînées froides caractéristiques au niveau des défauts. Pour être efficace, la méthode demande un écart de température suffisant entre intérieur et extérieur (idéalement supérieur à une dizaine de degrés). Mise en œuvre pendant la dépression, elle accentue le contraste et permet une lecture précise des points de fuite.

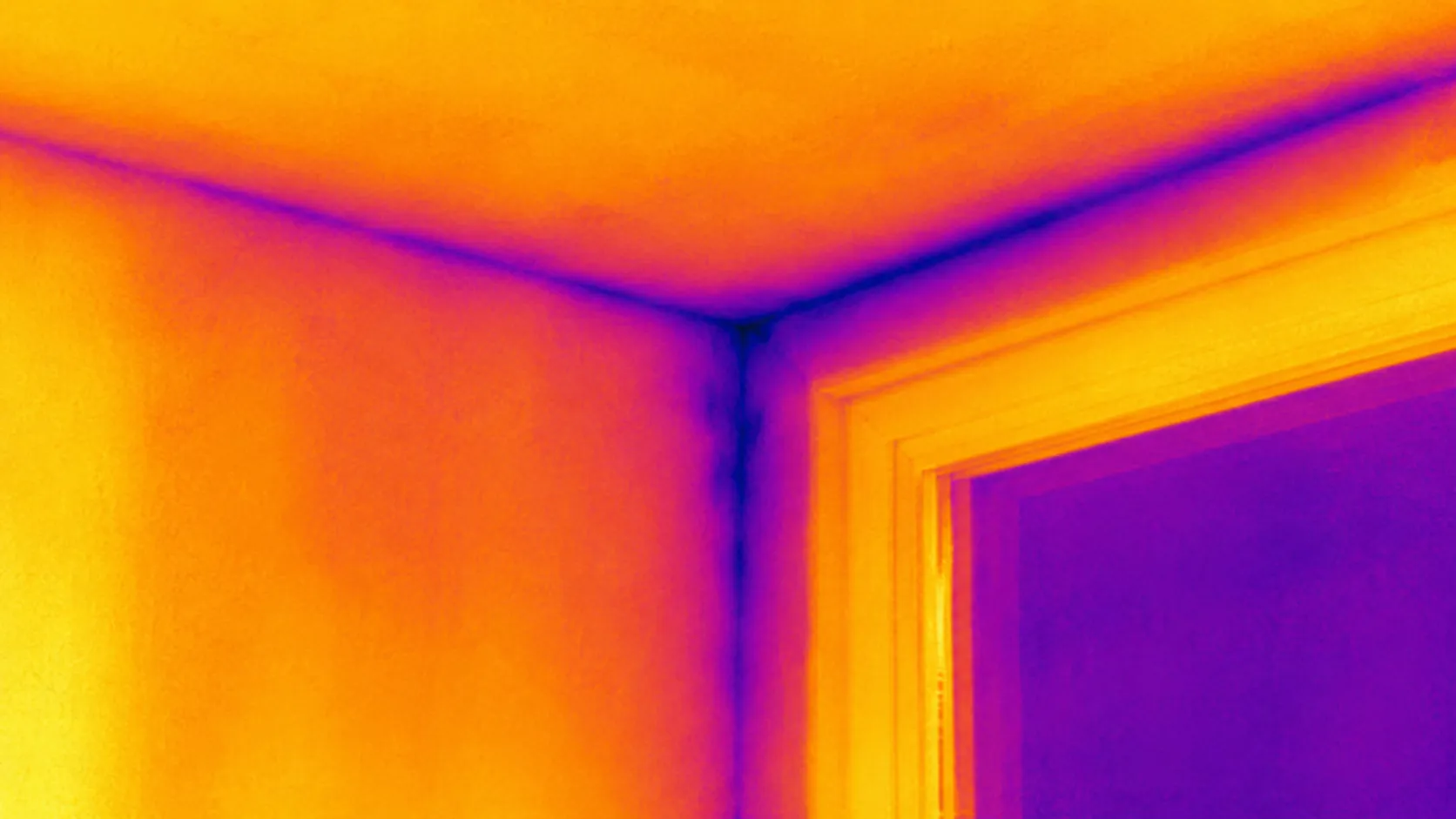

Image thermographique d'un angle de pièce : l'air froid qui s'infiltre dessine des traînées bleu-violet le long des jonctions et de l'encadrement.

8.2 L’anémomètre thermique

Un anémomètre à fil chaud (par exemple un Testo 405i) mesure la vitesse d’air au droit d’un défaut suspecté. Il quantifie localement l’infiltration et confirme objectivement un point repéré à la caméra ou à la main. C’est particulièrement utile en conditions estivales, quand l’absence d’écart de température rend la thermographie inopérante.

8.3 La poire à fumée et le générateur de fumée

La poire à fumée (ou le générateur de fumée pour les grands volumes) matérialise visuellement le flux d’air : la fumée, entraînée par l’infiltration, dessine le trajet du courant et confirme l’emplacement exact du défaut. Méthode simple, visuelle et redoutablement efficace pour le repérage de proximité.

Test à la fumée : un filet de fumée révèle visuellement le courant d'air parasite à la jonction d'une fenêtre.

8.4 Les points singuliers à surveiller

L’expérience montre que les fuites se concentrent sur quelques points singuliers récurrents : jonctions des menuiseries (dormants, seuils), traversées de l’enveloppe (gaines électriques, sanitaires, ventilation), trappes d’accès aux combles, liaisons mur/toiture et mur/dalle, et raccords de membranes d’étanchéité à l’air. C’est là que se concentre l’essentiel de l’effort de correction.

9. Conclusion

Le test Blower Door est bien plus qu’une formalité de fin de chantier. C’est une mesure physique rigoureuse, fondée sur la mécanique des fluides, encadrée par une norme exigeante (NBN EN ISO 9972) et porteuse d’une information de diagnostic riche, pour peu qu’on sache l’interpréter. Le débit de fuite à 50 Pa, le n50, le v50 et l’exposant n forment ensemble une véritable « carte d’identité » de l’étanchéité du bâtiment.

Réalisé et exploité par un professionnel agréé, ce test permet à la fois de valider la conformité PEB ou passive et d’orienter efficacement les corrections à apporter. Energalis, fort d’une formation d’ingénieur civil en construction, réalise vos tests d’étanchéité à l’air à Bastogne et dans toute la province de Luxembourg, avec une lecture technique complète des résultats.
